拉壓力傳感器的工作原理主要基于電阻應變效應和壓電效應。??

1. ?電阻應變效應?：當傳感器受到外力作用時，其內部的電阻應變片會發生形變，導致電阻值發生變化。通過測量這種變化，可以計算出所受的外力大小。這種效應在材料科學中廣泛應用，通過測量電阻的變化來反映材料的應變情況。

2. ?壓電效應?：某些晶體（如石英晶體或陶瓷晶體）在受到壓力時會產生電勢差。壓電傳感器利用這一現象，通過測量電勢差來計算外力的大小。這種效應在傳感器中常用于將機械力轉換為電信號。

結構組成

拉壓力傳感器通常由以下幾個部分組成：

• ?彈性元件?

  ：如彈簧或薄膜，受到外力作用后發生形變。

• ?傳感器芯片?

  ：將形變轉換為電信號的核心部分，可以是電阻應變式或壓電式。

• ?信號處理電路?

  ：對傳感器芯片輸出的微弱信號進行放大、濾波和線性化處理，以便于數據采集和處理。

• ?外殼?

  ：保護傳感器內部結構，通常由金屬或塑料制成。

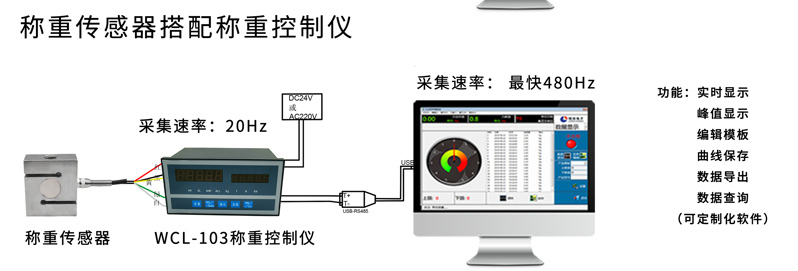

  LCZ-204C拉壓力傳感器搭配WCL-103稱重顯示控制儀可實現數據顯示、控制，將mV信號轉換成RS485輸出，采集速率20Hz。連接電腦端LLMBS700工業稱重顯示記錄軟件，采集速率最快可達480Hz，曲線顯示簡潔明了，數據可直接導出excel，可實現實時顯示，峰值顯示，編輯模板，曲線保存，數據查詢等功能，亦可定制化軟件。

應用場景：

可廣泛應用于衡器制造、冶金、石油化工、食品生產、機械制造、造紙、鋼鐵、交通、礦山、水泥、紡織等眾多行業的壓力顯示和自動化控制場合。
